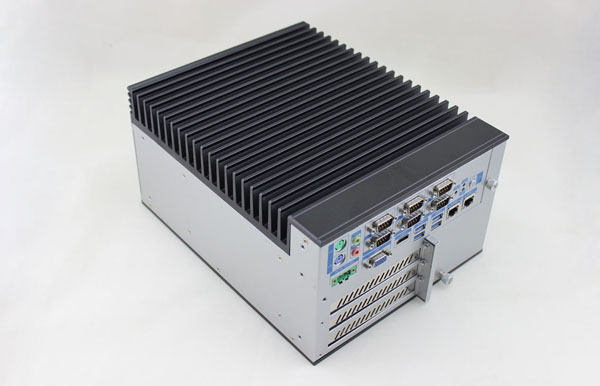

如何对嵌入式工控机的主板进行维修?

如何对嵌入式工控机的主板进行维修?

发布日期:2019-05-03 作者: 点击:

通常,嵌入式工控机主板维修的步骤为查板、排错、拆卸。如何运用查板、排错、拆卸的方法来解决嵌入式工控机主板的故障问题呢?

一、常见的嵌入式工控机主板的故障问题

1、CMOS battery failed,即CMOS电池失效,只要更换新的电池即可。

2、MOS check sum error-Defaults loaded,即CMOS 执行全部检查时发现错误,要载入系统预设值。先更换电池,如果问题还是没有解决,说明CMOS RAM可能有问题,需要送返工控机厂家维修或者更换新的主板。

3、Press ESC to skip memory test,即正在进行内存检查,可按ESC键跳过。这是因为在CMOS内没有设定跳过存储器的第二、三、四次测试,嵌入式工控机开机就会执行四次内存测试。可以按 ESC 键结束内存检查,不过每次都要这样。解决方法是:进入COMS设置后选择BIOS FEATURS SETUP,将其中的Quick Power On Self Test设为Enabled,储存后重新启动嵌入式工控机即可。

4、Keyboard error or no keyboard present,即盘错误或者未接键盘。检查一下嵌入式工控机的键盘连线是否松动或者损坏。

5、Hard disk install failure,即硬盘安装失败。这是因为嵌入式工控机硬盘的电源线或数据线可能未接好或者硬盘跳线设置不当。检查一下硬盘的各根连线是否插好,看看同一根数据线上的两个硬盘的跳线的设置是否一样,如果一样,只要将两个硬盘的跳线设置的不一样即可(一个设为Master,另一个设为Slave)。

二、查板、排错、拆卸的步骤

(一)查板

1、观察法:有无烧糊、烧断、起泡、板面断线、插口锈蚀。

2、表测法:+5V、GND电阻是否是太小(在50欧姆以下)。

3、通电检查:对已坏的主板,可略调高电压0.5-1V,开机后用手搓板上的IC,让有问题的芯片发热,从而感知出来。

4、逻辑笔检查:对重点怀疑的IC输入、输出、控制极各端检查信号有无、强弱。

5、辨别各工作区:主板一般都有区域上的明确分工,如:控制区、时钟区、背景画面区、动作区、声音产生合成区等。


(二)排错

1、将怀疑的芯片,根据手册的指示,首先检查输入、输出端是否有信号,如有入无出,再查IC的控制信号等的有无,如有则此IC坏的可能性极大,无控制信号,追查到它的前一极,直到找到损坏的IC为止。

2、找到的暂时不要从极上取下可选用同一型号或程序内容相同的IC背在上面,观察嵌入式工控机开机后是否好转,以确认该IC是否损坏。

3、用切线、借跳线法寻找短路线:发现有的信线和地线、+5V或其它多个IC不应相连的脚短路,可切断该线再测量,判断是IC问题还是板面走线问题,或从其它IC上借用信号焊接到波型不对的IC上看现象画面是否变好,判断该IC的好坏。

4、对照法:找一块相同内容的主板对照测量相应IC的引脚波型和其数来确认该IC是否损坏。

5、用微机万用编程器中的ICTEST软件测试IC。

(三)拆卸

1、剪脚法:不伤主板,不能再生利用。

2、拖锡法:在IC脚两边上焊满锡,利用高温烙铁来回拖动,同时起出IC(易伤板,但可保全测试IC)。

3、烧烤法:在酒精灯、煤气灶、电炉上烧烤,等主板上锡溶化后起出IC(不易掌握)。

4、锡锅法:在电炉上作专用锡锅,待锡溶化后,将主板上要卸的IC浸入锡锅内,即可起出IC又不伤板,但设备不易制作。

5、电热风枪:用专用电热风枪卸片,吹要卸的IC引脚部分,即可将化锡后的IC起出。

此外,嵌入式工控机一个常见故障是开机后需要按F1。出现这个问题的原因是CMOS设置的不正确造成的。嵌入式工控机开机自检的时候,会发现一些设备没有安装,因此会提示按F1来继续,然而在CMOS中如果开启此设备,就会出现以上的问题的。开机后进BIOS进到高级设置选项,在菜单中找到floopyseek,把它设置为disable即可。
